电路图
DD Scientific 电化学气体传感器所需的电路类型取决于传感器的类型及其引脚数量。
下面您将找到我们最常用传感器的推荐电路。虽然我们目前不提供用于传感器的 PCB，但我们确实雇佣了内部电子工程师，他们经常直接与我们的客户打交道，并乐于协助客户应用。
如果您找不到您想要的电路或者在电路设计方面遇到问题，请随时与我们联系。
🔍 选择下面的相关电路[有关引脚数和偏置，请参阅产品描述]。
双电极电路
2 电极电路通常与 CO 传感器一起使用，是 DD-Scientific 传感器使用的最简单的 PCB 设计。
注意：不适用于 2 针 O2 传感器或偏置传感器 - 请参阅下面的特定电路。

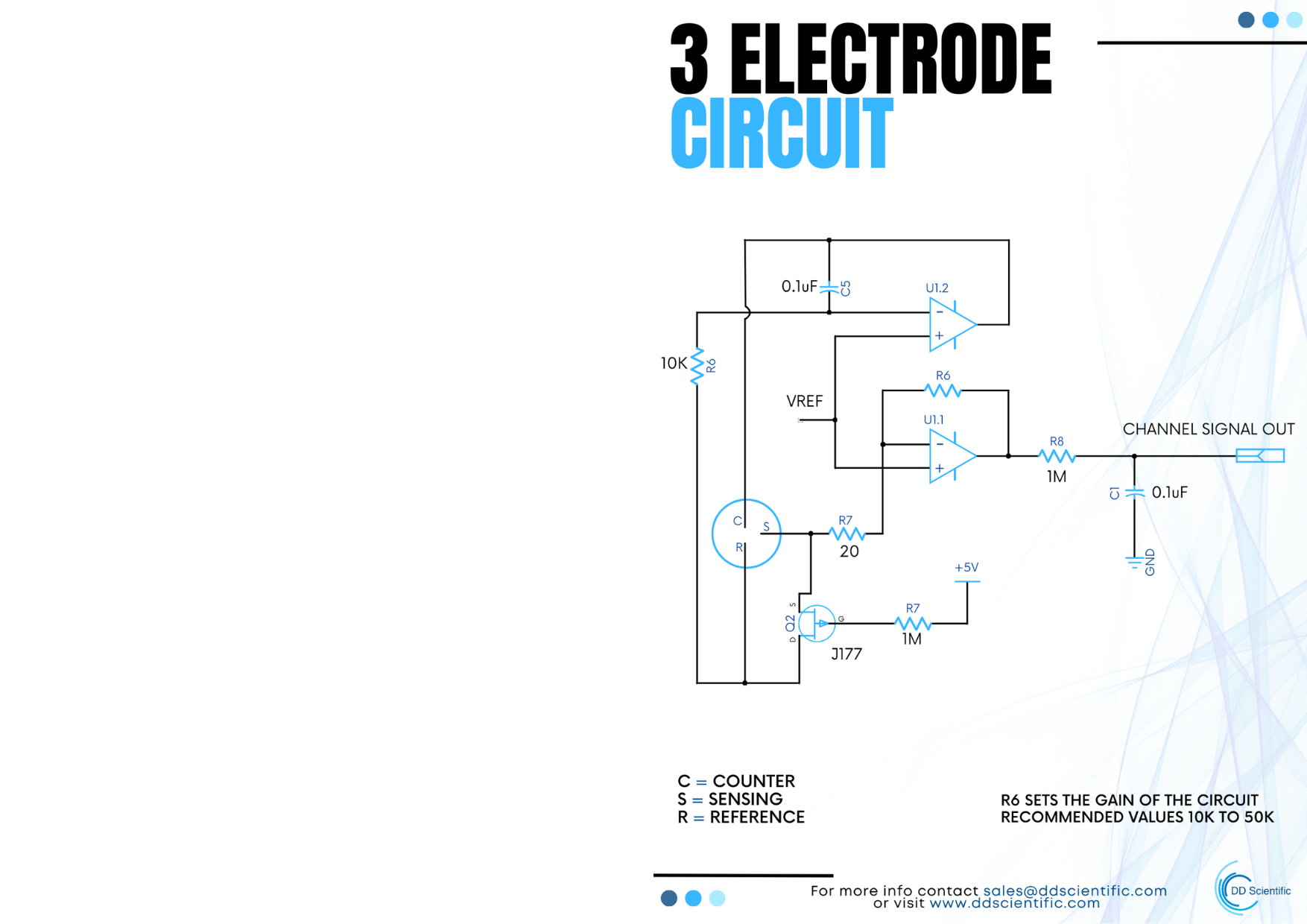

3 电极电路
3 电极电路用于与 DD-Scientific 毒性传感器配合使用的多种 PCB 设计中，并配备了参考电极。
注意：不适用于 3 针无铅 O2 传感器或偏置传感器 - 请参阅下面的特定电路。

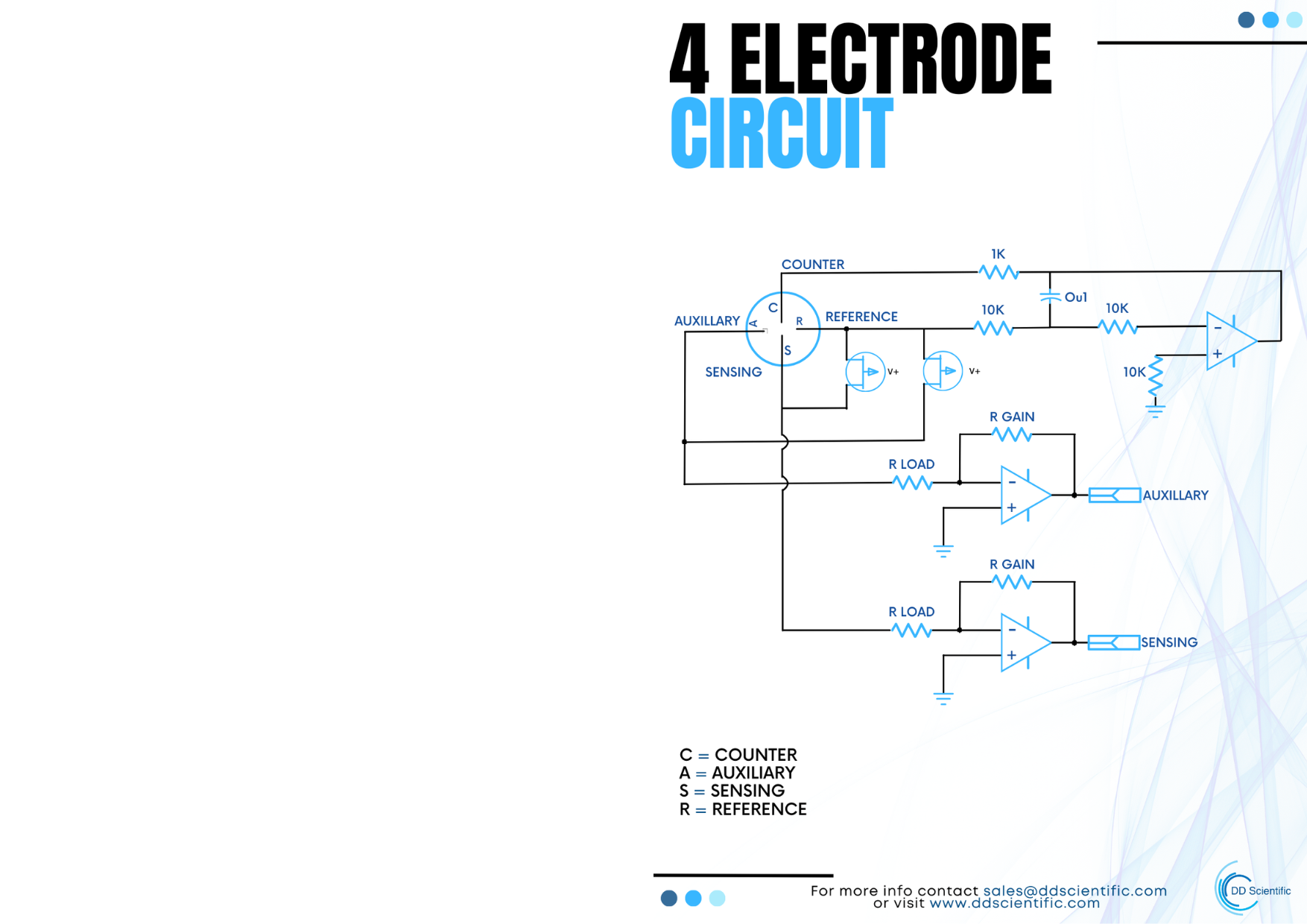

4 电极电路
4 电极电路经常用于排放领域，其中包括对电极、工作电极、参比电极和辅助电极。
该配置包含一些双通道和 H2 补偿传感器所需的辅助电极。
注意：不适用于 4 针双毒传感器或偏置传感器 - 请参阅下面的具体电路。

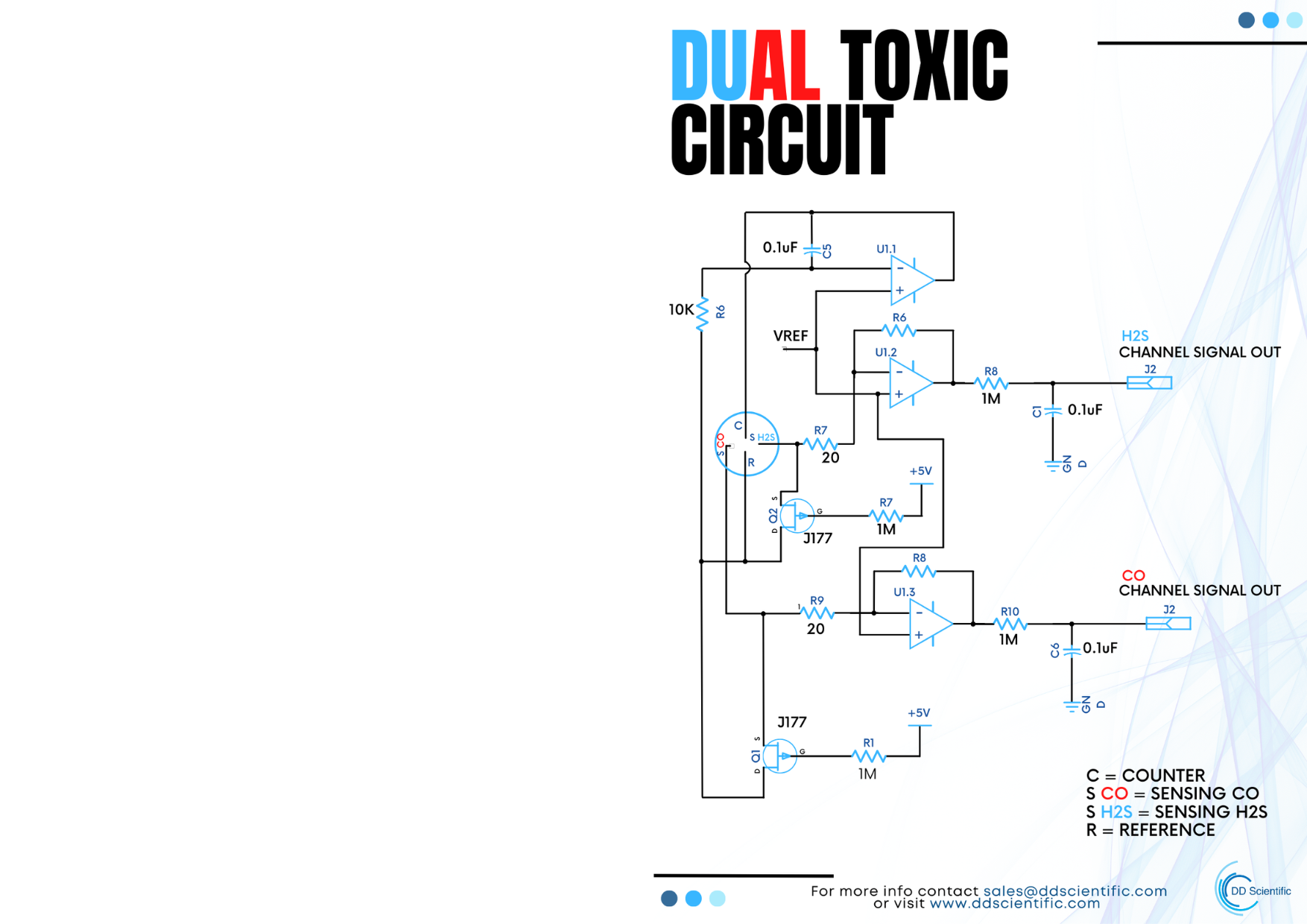

双毒性电路
双毒电路与我们的 DT 传感器一起使用，可在同一传感器内独立检测 2 种气体。
它集成了双传感元件，确保对每种目标气体具有高灵敏度和特异性。
注意：仅适用于双毒性传感器 - 对于其他 4 针传感器请使用特定电路。

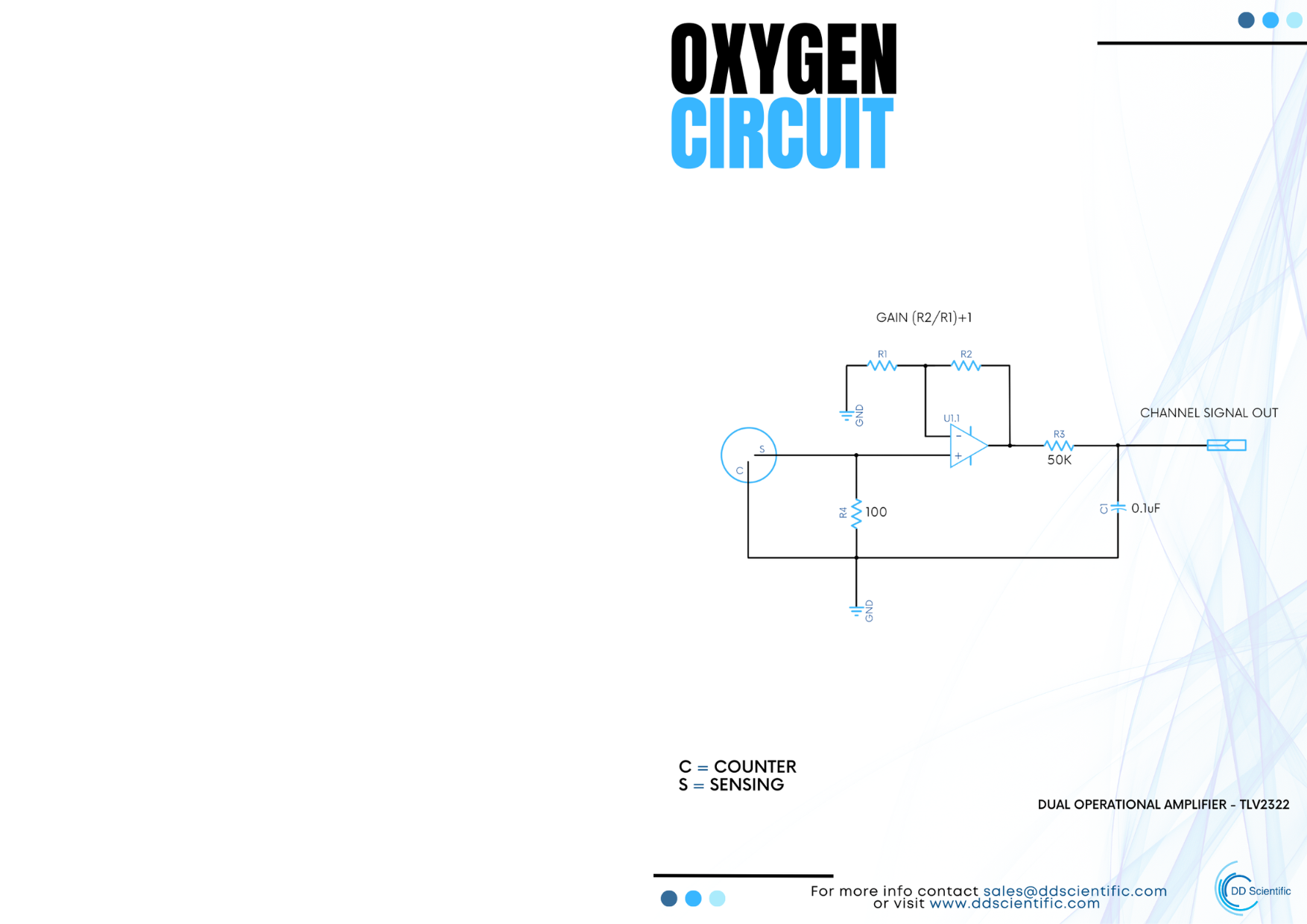

铅氧回路
该简单电路与铅氧传感器配合使用，包含对电极和传感器电极，可提供准确、快速的检测。
注意：仅适用于 Lead-O2 传感器 - 对于其他 2 针传感器请使用特定电路。

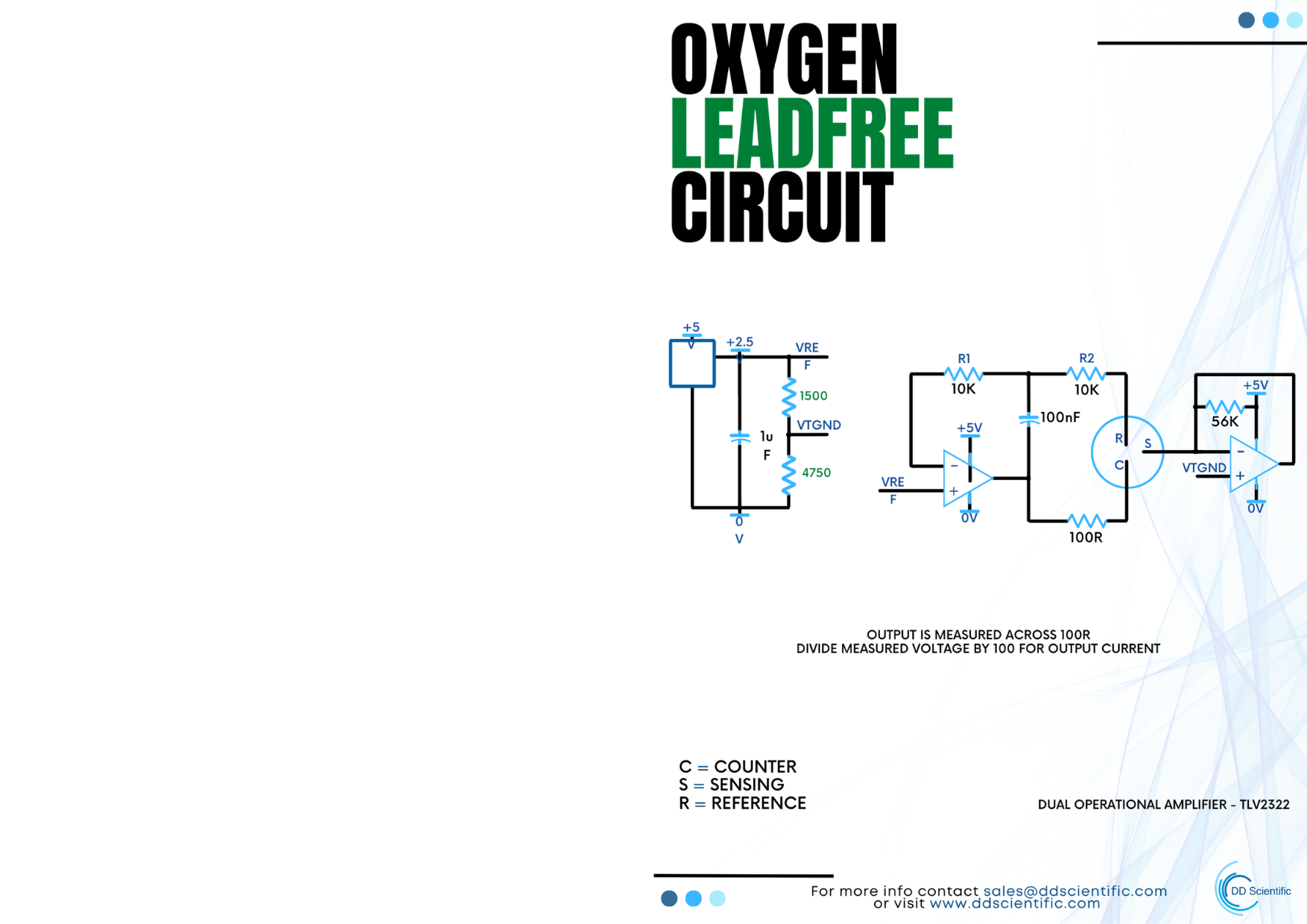

无铅氧气电路
无铅传感器需要与铅氧传感器不同的电路，因为它们需要维持偏置。
在便携式仪器应用中，许多制造商成功地将纽扣电池纳入其电路中。
注意：仅适用于无铅 O2 传感器 - 其他 3 针传感器请使用特定电路。

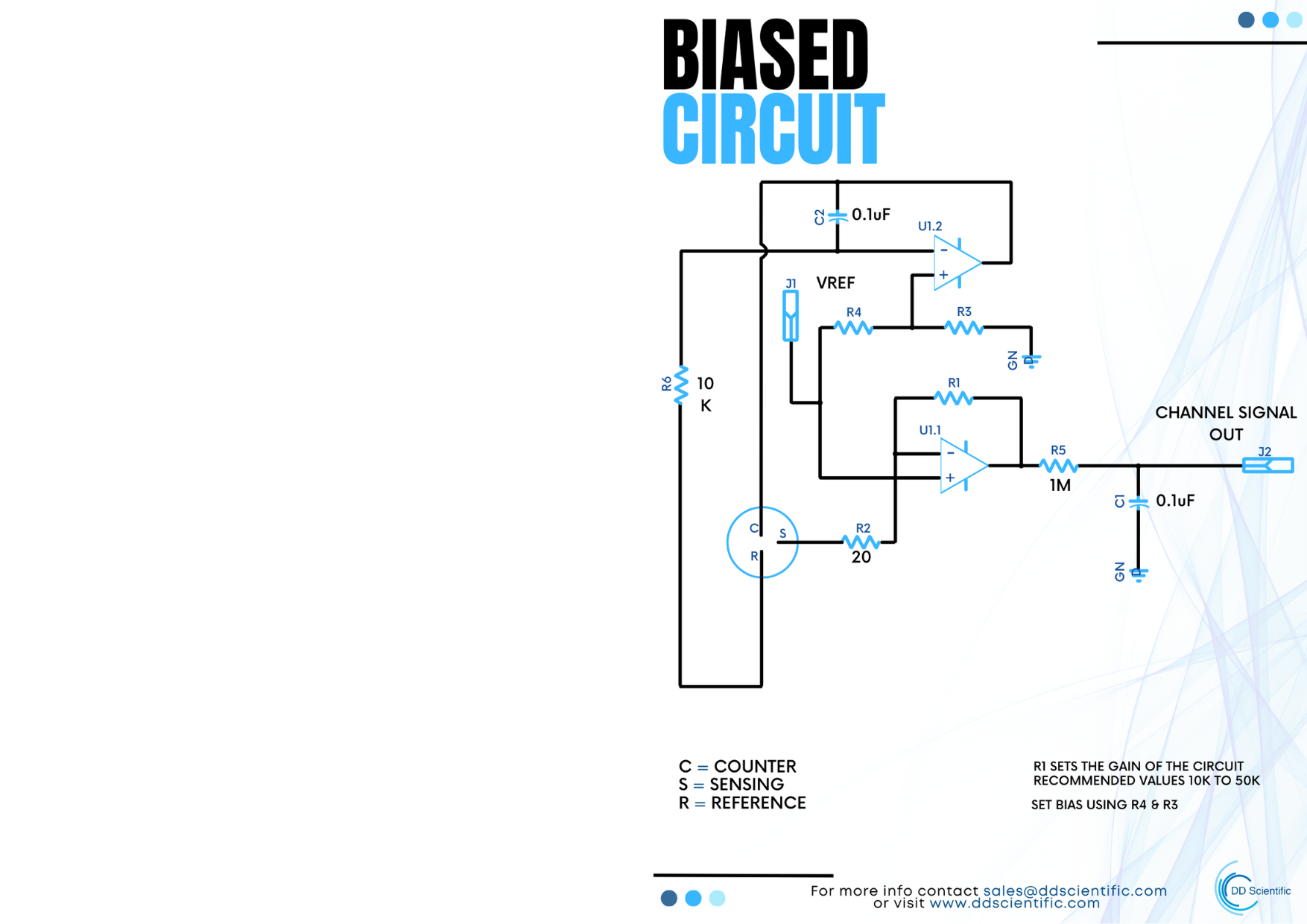

偏置电路
偏置传感器需要与其他传感器不同的电路，因为它们需要维持偏置。
在便携式仪器应用中，许多制造商成功地将纽扣电池纳入其电路中。
注意：仅适用于偏置毒性传感器 - 对于其他 4 针传感器，请使用特定电路。
需要我们的帮助吗？
如果您在选择、采购或集成我们的传感器时需要帮助，我们将竭诚为您提供帮助。
